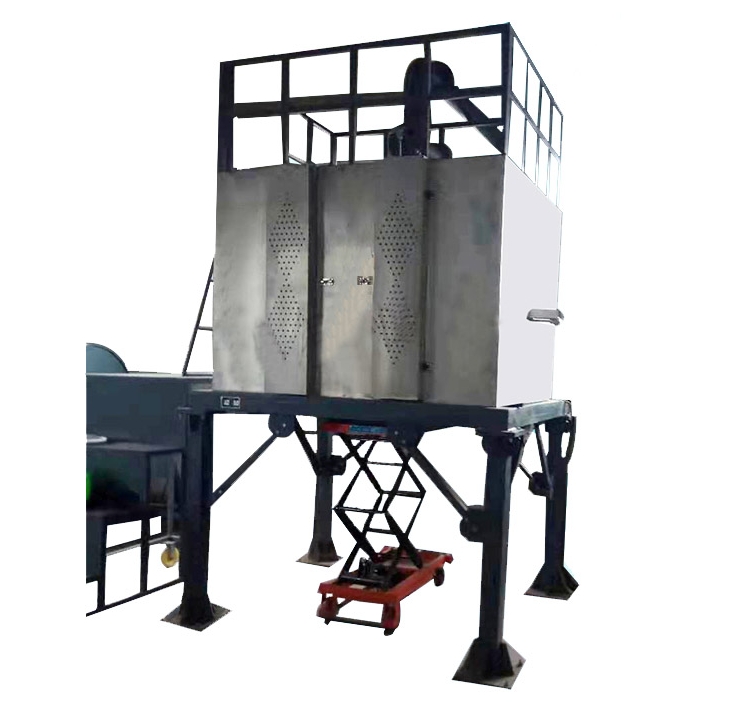

WBJL-70kg实验焦炉测定仪
一、 设备用途
WBJL-70kg实验焦炉测定仪用于常规及捣固炼焦的试验研究。为合理利用煤炭资源及改进焦炭产品质量提供试验研究数据，用于指导和改进生产。还可以根据生成焦炭的冷强度指标和热强度指标探讨合适的配煤条件，推断用于生产的经济性和可能性，并为煤资源的合理利用提供资料。
二、主要设备的技术参数
A、试验焦炉
1. 装煤量： >70公斤（湿基，装煤密度0.72吨/m3-1.03吨/m3）
2. 炭化室有效尺寸(长×宽×高)： 660mm×420mm×650mm
3. 装煤箱尺寸(长×宽×高×厚)：620mm×370mm×590mm×5mm
4. 煤饼尺寸(长×宽×高)：580mm×370mm×（400-500）mm，（装煤箱沿长向煤饼两侧各加装20mm石棉隔热，沿高向煤饼上部盖20mm石棉隔热）
5. 燃烧室两侧各有 6 根硅炭棒加热
6. 结焦时间:16h-24h（正常试验时控制在22h）
7. 火道温度:1050℃±10℃(额定最高温度1350℃)
8. 焦饼中心温度:≥950℃
B、中央控制系统
采用PLC控制技术，计算机控制调节加热温度，由计算机实现控制加热元件，完成试验要求的温度控制，温控精度高，使用可靠方便，试验数据可存储、显示和打印。
1.电源：380V，50HZ
2.额定功率：≤70KW
3.控温程序：可自行编定升温曲线和保温时间
4.精度：0.5级
C、熄焦系统
采用水熄焦方式，选配干熄焦系统。
D、1/4焦炭机械强度测定转鼓（半自动鼓门，操作方便）
1. 鼓内直径：Φ1000mm±5mm，转鼓内长： 250mm±5mm，鼓壁厚度：8mm
2. 转速：25±1转/min，100转时间为4min±10S
3. 电机:1.5kw
4. 工作电压：380V±10%
E、焦炭落下强度测定装置
1. 试验箱:710mm×455mm×380mm，钢板厚度:3mm
2. 落下高度:1830mm
3. 落下台:1220mm×965mm×200mm ，钢板厚度:12mm
4. 电机:1.5千瓦
5. 工作电压：380V±10%
F、 焦炭筛分组成筛(手筛)
1. 筛片有效面积1000mm×700mm
2. 筛片用2mm冷轧板冲孔形成，方孔，筛孔为80mm×80mm、60mm×60mm、40mm×40mm、25mm×25mm
3. 木质筛框，带手柄
G、焦炭转鼓强度筛(手筛)
1. 筛片面积1000mm×700mm
2. 筛片用2mm冷轧板冲孔形成，圆孔， Φ40mm、Φ25mm、Φ10mm
3. 木质筛框，带手柄
H、DG-01捣固机:
1. 用途:用于调整入炉煤密度
2. 技术指标：
捣固密度：0.72吨/m3-1.03吨/m3
捣固行程高度：≤600 mm
捣固锤行程：150 mm
设备外型尺寸：1300mm*700mm*1700mm
工作电压：380V±10%
设备重量：450kg
